Окуляр Magus ESM10 10x/22мм / 86221

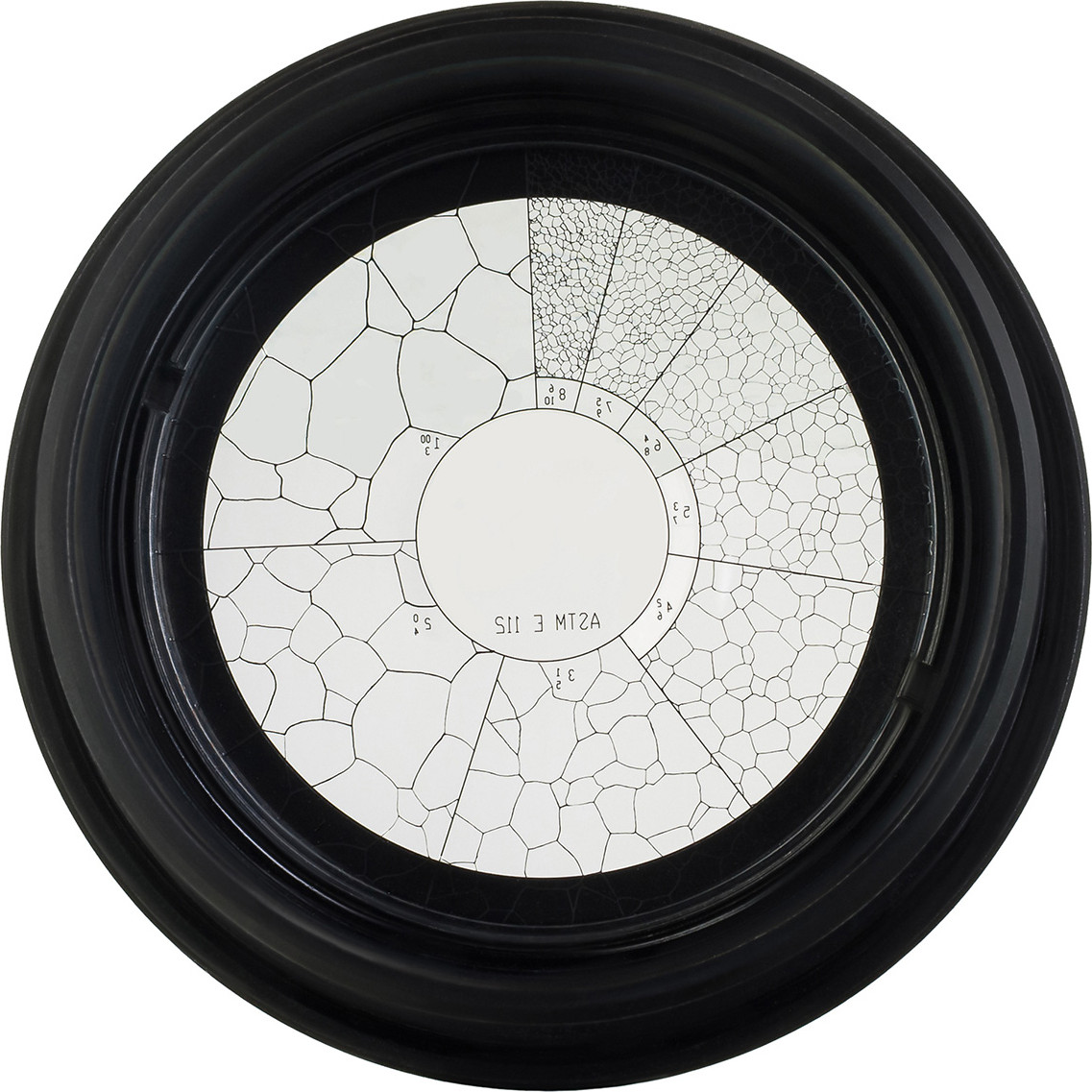

Качество и механические свойства металлопродукции напрямую зависят от размера зерна. Международный стандарт ASTM E112 устанавливает унифицированную методологию перевода качественной оценки размера зерна («мелкое» или «крупное») в количественный показатель – число зерна G. Стандартный индекс обеспечивает объективность оценки, что является обязательным условием для контроля качества, сертификации, научно-исследовательских работ и инженерных расчетов.Окуляр ESM10 разработан для оперативного и точного определения размера зерна в полном соответствии с ASTM E112. Он устанавливается на металлографический микроскоп вместо стандартного окуляра с увеличением 10х. Второй тубус микроскопа оснащается парным окуляром без шкалы. Окуляр ESM10 проецирует в поле зрения эталонную шкалу, которая накладывается на изображение микроструктуры исследуемого образца. Оператор проводит визуальное сравнение с калиброванными эталонами, результатом которого является точное определение числа зерна G. Следует отметить, что более высокое значение G соответствует более мелкому зерну.Окуляр со шкалой стандарта ASTM E112 предназначен для оснащения металлографических микроскопов, используемых в промышленных и исследовательских лабораториях, на предприятиях металлургического и машиностроительного комплексов – там, где требуется серийный и точный анализ структуры материалов.
